分级设备

实现亚微米至毫米级的精准粒度切割，产出窄分布、高纯度的粉体产品，大幅提升材料性能与生产效率。

MS 微米分级机

MS 微米分级机是一款高性能动态空气分级机，依托旋转转子产生的离心力与携带颗粒的气流协同作用，实现粗细颗粒的精准切割分离。设备可灵活调控产品粒度分布与堆积密度，广泛适配化工、锂电、新材料、食品医药等多个行业，是目前全球市场上综合性能优异的通用型分级设备之一。

产品特点

在线气力进料设计，物料在主分级气流中直接分散

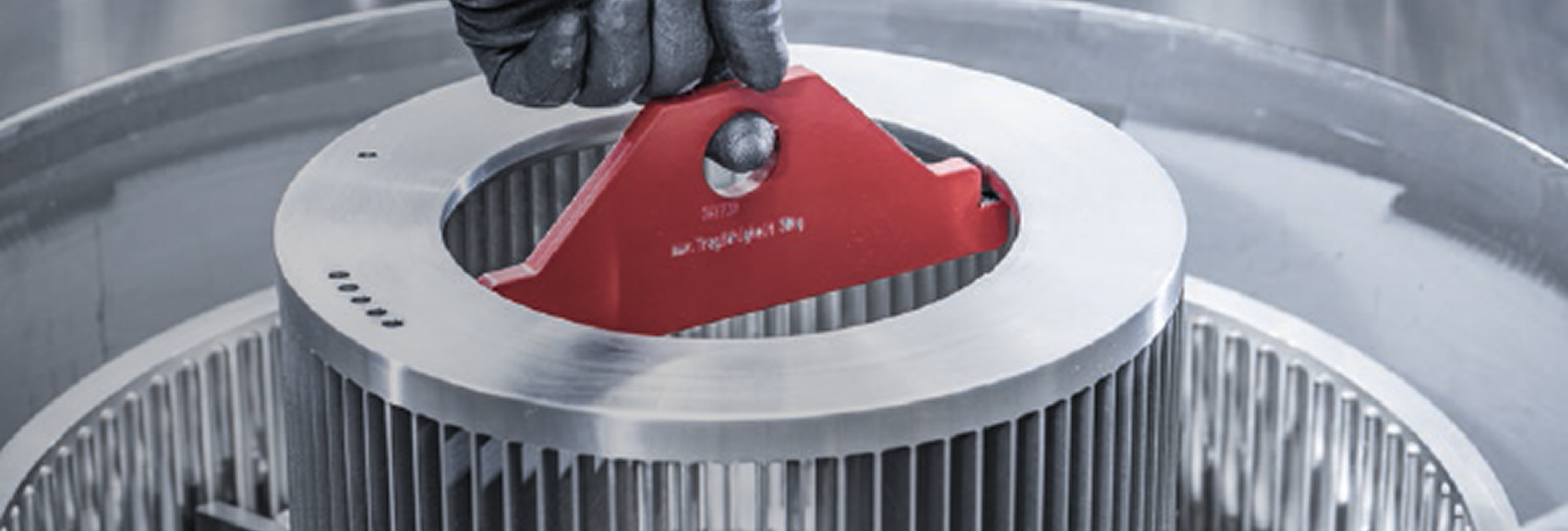

采用带倾斜叶片的锥形分级轮
系统低压降设计
标准机型无需额外配置冲洗风系统
关键易磨损部位配备专用耐磨防护
采购成本低，操作费用低

工作原理

物料随主气流直接进入分级机腔体，若集成直连式气力进料系统，可大幅降低整体工艺的投资与运行成本。分级轮由皮带传动系统搭配三相异步电机驱动，通过变频器实现无级调速，可在设备运行过程中实时调整分级轮转速，灵活改变产品切割粒径。粒径小于设定切割点的细颗粒，随分级气流穿过转子叶片，经细粉出料口随主气流排出，最终由配套除尘收集装置回收；粗颗粒被分级轮拦截，经粗料出料口排出。在粗料排出前，会引入二次气流形成螺旋流对粗料进行强力冲洗，彻底带走夹杂在粗颗粒中的残留细粉，这一分级步骤显著提升了分级切割精度，同时大幅提高了细粉产率。

产品参数

参数	MS-1	MS-2	MS-3	MS-4	MS-5	MS-6	MS-7
Standard model 标准型
参数	MS-1	MS-2	MS-3	MS-4	MS-5	MS-6	MS-7
电机功率（kW）	0.75	1.5	2.2	5.5	11	15	22
分级轮转速（rpm）	2300	1700	1500	1100	800	300	200
气流量(m³/min)	10~15	25~40	50~75	100~150	200~300	400~600	800~1200
放大因数	1	2.8	3.9	8.5	16	35	64
理论最小切割点(µm)	6.8	7.3	8.3	8.4	9.9	21.7	29.7
宽度尺寸（mm）	700	830	1200	1500	2300	2600	3300
高度尺寸（mm）	1500	2150	2700	1560	5500	6700	8000
近似质量（kg）	130	250	500	1000	3000	5500	12000
High speed model 高速型
参数	MS-1H	MS-2H	MS-3H	MS-4H	MS-5H	MS-6H	MS-7H
电机驱动功率（kW）	3.7	7.5	11	30	37	55	90
分级轮转速（rpm）	5000	4000	2300	2300	1200	800	700
气流量(m³/min)	10~15	25~40	50~75	100~150	200~300	400~600	800~1200
放大因数	1	2.5	4.4	8.5	16	35	64
理论最小切割点(µm)	3.2	3.3	4.6	4	6.6	8.2	8.5
宽度尺寸（mm）	700	830	1200	1500	2300	2600	3300
高度尺寸（mm）	1500	2150	2700	1560	5500	6700	8000
近似质量（kg）	170	320	710	1250	3500	6500	16000
