聚合物
聚对苯二甲酸乙二醇酯（PET）是市场上主流的聚酯树脂之一，凭借优异的综合性能与高性价比，被广泛应用于多个领域。其主要用途包括 PET 瓶与工业纺织品，近年来在耐候薄膜及光学薄膜领域的应用也持续增长。聚酯通过缩聚反应合成，传统工艺所得聚合物强度有限，仅能满足纺织类应用需求；而固态聚合（SSP）技术可显著提升聚合物强度，大幅拓展了聚酯的应用边界。
固态聚合 PET 的主要应用
塑料瓶
工业纺织品
轮胎帘子线
耐候薄膜（太阳能电池板用）
普通纺织品
食品包装
光学薄膜
其他固态聚合聚合物的应用
聚酰胺（PA）
工业纺织品
轮胎帘子线
电路板
电池外壳（耐热、绝缘）
超级工程塑料（特种聚酰胺等）
高强度纺织品（防弹衣、安全气囊）
干燥系统
用于 LCD 显示器与精密摄影的光学薄膜，其透明度、表面缺陷及膜厚均匀性直接决定最终产品质量。该领域所用 PET 切片必须干燥至10~100 ppm 的超低含水率，以防止成膜过程中断裂；同时要求结晶度高度均匀。细川密克朗干燥系统是解决上述所有问题的优选方案。

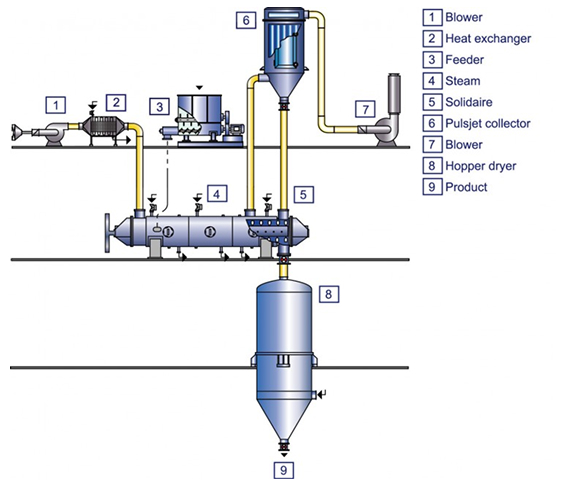

该干燥系统由结晶与干燥两道工序组成：
结晶工序
核心目的：完成结晶、预热至干燥温度
所用设备：Solidaire
设备通过带加热夹套的壳体内高速旋转的搅拌器实现快速高效传热，同时保证结晶过程高度均匀 —— 这是实现膜厚均匀一致的关键因素。
干燥工序
核心目的：可控干燥
所用设备：料斗干燥机
经均匀结晶的聚合物进入料斗干燥机，采用低露点气体进行干燥。由于结晶后的聚合物已达到干燥温度，本工序无需额外加热，可明显减少低露点气体的消耗量，显著降低运行成本。
固态聚合系统
轮胎帘子线是编织于汽车轮胎内部的高强度织物。过去该领域多采用金属纤维，近年来 PET 与 PA 凭借轻量化、高耐久性的优势，应用占比持续提升。
由于该应用对材料强度要求极高，PET 必须经过固态聚合工序以提升力学性能。该过程中聚合物分子间发生进一步聚合反应，在提升强度的同时同步脱除反应副产物。
固态聚合（SSP）共包含 5 道工序：结晶、干燥、加热（二次结晶）、聚合、冷却，其中结晶与干燥工序与前述 "干燥系统" 完全一致。
加热（二次结晶）工序
核心目的：加热至反应温度、完成二次结晶
所用设备：TorusDisc
后续聚合工序采用固定床（料斗反应器），反应在接近聚合物熔点的温度下进行，因此需要精准的温度控制。PET 加热过程中会发生结晶并释放热量，若结晶度不足，聚合过程中聚合物可能发生局部过热，进而导致熔融。为此，需在加热工序进一步提高结晶度，为后续稳定的聚合反应做好准备。
聚合工序
核心目的：完成固态聚合、脱除副产物
所用设备：料斗反应器
为达到目标强度（聚合度），聚合物需在料斗反应器内停留并完成聚合反应。聚合度取决于物料在反应器内的停留时间，因此设备设计已优化聚合物切片的停留时间偏差。料斗反应器采用全夹套设计，可限制水平方向温度分布不均，同时实现载气的均匀分布。
冷却工序
核心目的：快速冷却、终止固态聚合反应
所用设备：TorusDisc
达到目标聚合度后，需对聚合物进行快速冷却以终止反应，保证产品质量稳定。同时冷却也可改善聚合物在下游工序中的可处理性。
联系我们
您有任何问题都可以联系咨询我们
