碳粉
碳粉是复印机与打印机的核心耗材，由聚合物与着色剂复合制成的粉体材料。它通过转印至纸张表面并经热定影，实现文字与图形的再现；彩色打印机则通过青、品红、黄、黑四色聚合物粉体的精准叠加，还原清晰的彩色图像。因此，碳粉在颗粒层面需要极高的均匀性，其生产过程对粉体加工技术的要求非常高。
复印机的显影流程包括曝光、显影、转印、定影、清洁五大工序。对应各工序要求，碳粉需具备以下核心物理特性：小粒径、低熔点、近球形、陡峭的粒度分布。
碳粉主要分为物理法碳粉与化学法碳粉两大类。其中粉碎法碳粉的常规生产工艺为：将聚合物与着色剂、电荷控制剂、蜡混合捏合，冷却固化后进行粉碎，脱除超细颗粒后添加流动助剂。
工艺
物理法碳粉的完整生产流程为：混合 → 捏合 → 冷却 → 粗磨 → 细磨 → 粗分级 → 细粉脱除（球形化） → 添加剂混合 → 灌装。细川密克朗可提供从粗磨工序开始的全流程核心设备。
粗磨工序

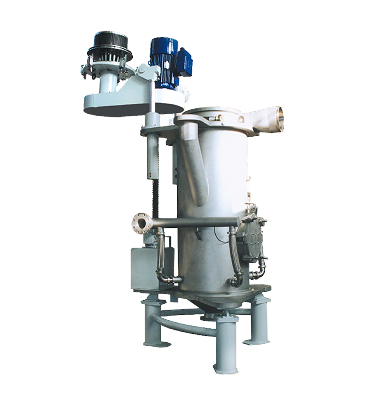

熔融捏合冷却后的片状碳粉需先进行粗磨，使其粒度满足细磨机的进料要求。通常采用羽式粉碎机或锤式粉碎机完成一级粗磨；为进一步提升细磨效率，需进行二级粗磨将物料粉碎至 20~30 μm，该工序采用ACM 粉碎机或Glacis 粉碎机。
细磨工序
细磨是决定碳粉最终粒径的核心工序，采用流化床对冲式气流磨（TFG） 或Glacis 粉碎机。
早期碳粉粒径约 10 μm 且熔点较高，可采用靶式气流磨或普通机械磨。但随着打印机与复印机向高速化、节能化、高色彩还原度方向发展，碳粉熔点持续降低、粒径不断减小，因此必须采用无热负荷熔融的对喷式气流磨，或具备高冷却能力的机械磨（Glacis）。

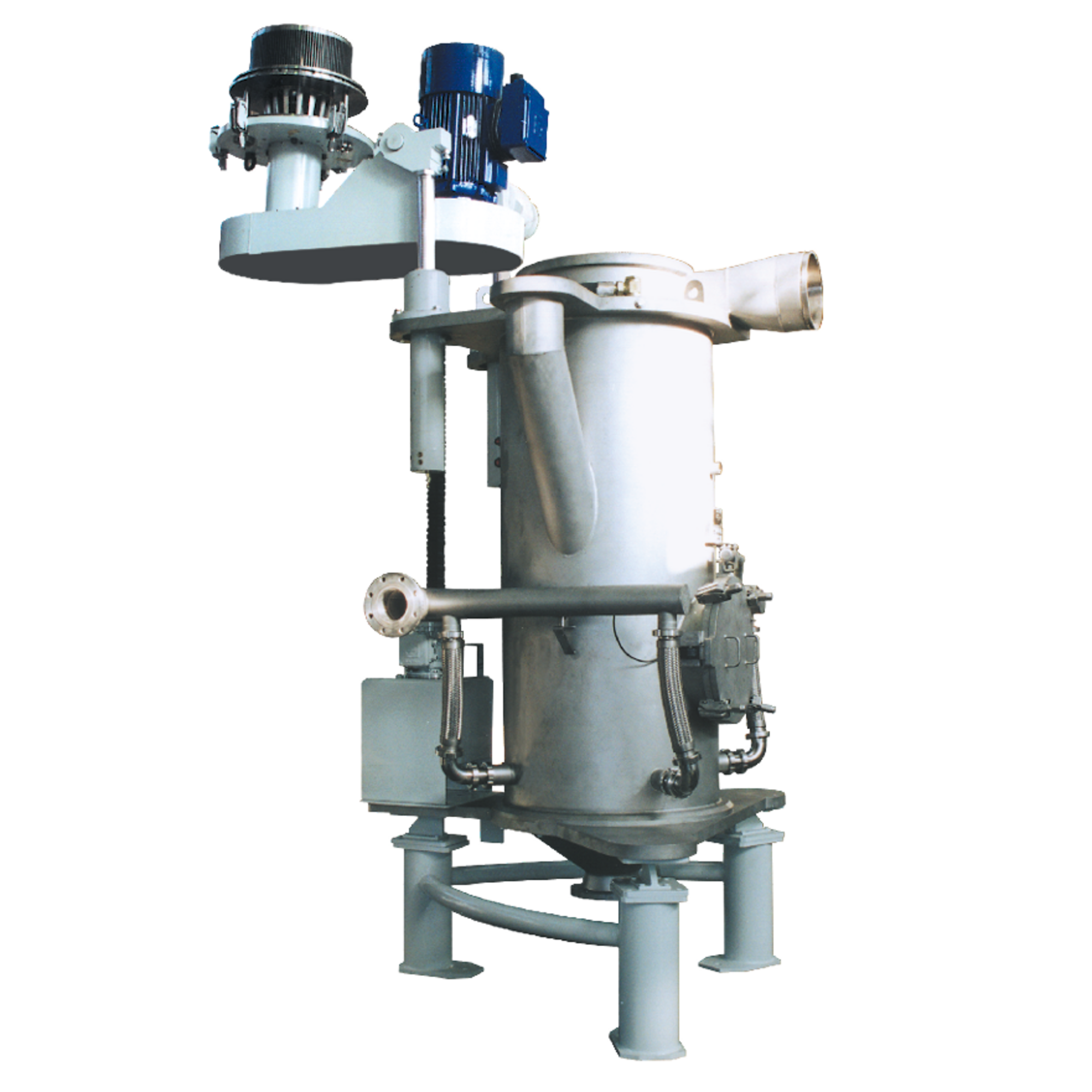

TFG 流化床对冲式气流磨
集成高性能内置分级机，可省去下游单独的粗分级工序。通过颗粒间相互碰撞实现粉碎，无机械接触产热，可安全加工低熔点物料，特别适用于彩色碳粉生产。配备液压升降系统，分级段可快速打开，换色清洁便捷高效。

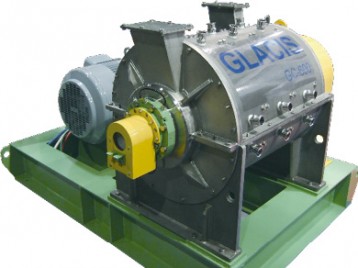

Glacis GC 高冷却机械磨
新型专用粉碎机，采用内部通冷却液的转子设计，加工碳粉时不会发生熔融粘连。产能更高，且可有效防止物料在腔体积料。兼具机械磨细粉生成量少的特点，同时比气流磨能效提升显著，碳排放大幅降低。与其他带冷却转子的机械磨相比，Glacis 可支持更大的冷却液流量，运行时所需冷却风量更低。
粗分级工序
采用TSP 分离器或Cliffis CF 系列分级机。
若细磨工序使用 Glacis 粉碎机，需配套 TSP 分离器作为粗分级设备。TSP 是动态分级机，利用转子旋转产生的离心力与气流吸力的平衡，对粗颗粒进行精准分级，不合格粗颗粒返回磨机重磨。最新推出的 Cliffis CF 系列专为碳粉粒度上限控制设计，与 Glacis 组合是目前优选经济的碳粉研磨工艺方案。
细粉脱除工序
该工序用于收窄碳粉的粒度分布，通过颗粒频率严格控制产品质量，分级效率直接影响整个碳粉生产流程的综合成本。
最常用的设备是TTSP 串联碳粉分级机，采用上下串联的两个 TSP 分级转子结构，增强物料分散效果并延长停留时间，实现极高的细粉分离效率。第一级转子脱除大部分细粉，第二级完成高效精脱。
球形化工序
随着化学法碳粉应用占比提升，粉碎法碳粉的球形化需求日益增长。过去普遍采用加热球形化工艺，但由于碳粉中蜡组分的耐热性差，加热法仅适用于有限场景，机械球形化已成为主流技术。
Faculty 颗粒球形化机专为该工艺设计，通过高速旋转锤片的冲击作用使碳粉表面光滑、提高球形度，同时集成内置分级机脱除细粉。该分级机性能与 TTSP 相当，因此在需要球形化的工艺中，Faculty 可同时完成球形化与细粉脱除两道工序，无需额外增加设备。
后混合工序
过去通常采用高强度混合机完成添加剂混合。但随着碳粉粒径减小、聚合物硬度提高，需要更强的压缩力与剪切力来增强碳粉颗粒与添加剂之间的结合力。Nobilta 颗粒复合机可提供所需的复合作用力，在添加剂混合工序中的应用日益广泛。
实验验证
在投资新设备之前，请在细川测试与工艺开发中心，根据实际生产条件对所使用的材料进行测试。我们经验丰富的专家会协助您确定最有效的混合、造粒或干燥工艺，帮助您从实验室试验过渡到全面的生产测试阶段。 无论您是需要检测单台机器的性能，还是想对整个生产线进行评估，我们都能提供量身定制的测试服务和流程优化方案，从而确保系统的可靠运行以及卓越的性能表现。
了解更多
联系我们
您有任何问题都可以联系咨询我们
