粉碎设备

粉碎部件包含冲击锤组以及环绕研磨腔的固定式三角棱纹研磨轨道。该冲击锤组经设计可使研磨过程效率极高。冲击锤可更换，研磨轨道采用分段式设计。磨机顶部集成了配备一个或多个水平分级轮的 Turboplex 超细分级机。

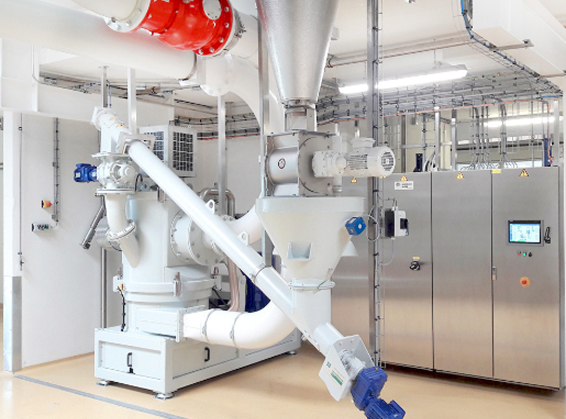

物料由设备侧面进料装置送入机器，并被研磨盘上的冲击锤拦截。锤头与研磨轨道的共同作用使物料被粉碎，随后物料经分级后输送至细料排出口。从进气口引入机器的气体在集成式分级机中对物料起到冷却、输送及分级作用。根据规格要求，进料物料也可随气流一同送入机器。按照分级机设定的切割点分离出的细料通过细料排出口排出机器。最终产品需在下游的收集装置中与气体分离。

粒径过粗的颗粒会被分级轮拦截，并由研磨装置进行粉碎，直至其能够通过分级轮，从而达到分级轮转速所设定的目标粒径。原料通过旋转阀从上方进入分级腔，已符合成品细度的颗粒无需经过研磨单元，即可由 Turboplex 超细分级机直接排出。空气通过设备侧面的接口通入磨机。
