盘式干燥机 TD
盘式干燥机是一种带有夹套和环形圆盘的间接式干燥设备。干燥机内的物料从外部夹套和内部圆盘获取热量，其中圆盘加热面积占总加热面积的 80%。与其他间接加热式干燥机相比，TorusDisc TD盘式干燥机结构紧凑，热效率高。由于 TorusDisc TD 盘式干燥机可实现较长的物料停留时间，一台设备即可完成物料干燥过程中的恒速段与降速段干燥。盘式干燥机可处理含水率范围广泛的物料，通过通入水或冷却介质，该设备还可作为冷却器使用。 与双轴干燥机相比，TorusDisc盘式干燥机的活塞流性能更优，广泛应用于树脂、食品、矿物及化工等领域。

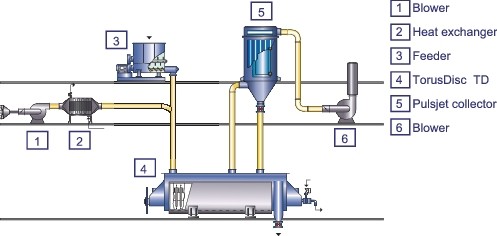

工作原理
TorusDisc TD盘式干燥机由固定的卧式筒体构成，筒体配有加热 / 冷却夹套，并设有管状转子，转子上垂直安装有双层圆盘。可将热水、蒸汽或导热油作为加热介质（工业水、冷却水或冷却介质作为冷却介质），通入夹套与转子内部。适用于蒸汽介质的圆盘转子结构与导热油介质的转子结构不同。采用蒸汽介质时，冷凝水会在圆盘旋转过程中由勺形管收集并连续排出；采用导热油加热时，导热油从转子轴的一端进入，流经各个圆盘后从轴的另一端流出。无论采用哪种结构（蒸汽 / 导热油），干燥机均能保证每个圆盘受热均匀，温度分布一致。
物料从干燥机一端加入，随后在圆盘与筒体之间的环形空间内朝出料口方向输送。输送叶片固定在圆盘外缘，用于控制物料输送。固定的搅拌犁刀设置在各圆盘之间，以实现粉末的充分混合，将物料推送至下一环隙空间，并防止物料在传热表面堆积。由此，物料可在受热传递的各圆盘之间稳定移动，避免物料从圆盘上方发生短路流。叶片与犁刀通过搅拌、混合作用提升传热效率。干燥后的产品经筒体末端设置的溢流堰溢流排出。通过调节出料堰的高度可控制物料停留时间。通入氮气等惰性气体作为载气，能够对挥发性溶剂进行干燥处理，同时防止物料氧化或成品吸潮。
产品特点
l 结构紧凑，换热面积大。减少对外热损失，热能利用率高。
l 传热系数高。干粉工况下传热系数为 [20–35k]/(m²・h・K)，湿粉工况下为 [30–60k]/(m²・h・K)，浆料工况下为 [60–230k]/(m²・h・K)。
l 适用工况广泛，可用于干燥、加热、冷却、真空干燥以及与热风联动的组合操作。
l 物料滞留量可调。通过调整输送叶片及溢流堰高度，可控制物料滞留量。
l 所需载气量极少，配套的气体加热器、鼓风机等辅助设备体积较小，可实现设备占地与能耗双节约。
l 可将物料温度提升至 200℃，适用于耐热树脂的干燥与反应处理。
产品参数
| 型号 | 传热面积（平方米） | 体积（立方米） | 尺寸（毫米）— 长度 | 尺寸（毫米）— 宽度 | 尺寸（毫米）— 高度 | 转子转速（转 / 分钟） | 电机功率（千瓦） |
|---|---|---|---|---|---|---|---|
| TD-12-3 | 2 | 0.055 | 1600 | 400 | 600 | 10~50 | 2.2 |
| TD-16-4 | 3.2 | 0.11 | 2000 | 500 | 750 | 8~35 | 3.7 |
| TD-20-5 | 5.7 | 0.21 | 2400 | 600 | 900 | 7~30 | 5.5 |
| TD-26-5 | 9.4 | 0.44 | 2450 | 800 | 1100 | 5~25 | 7.5 |
| TD-26-7 | 13.2 | 0.61 | 3100 | 800 | 1100 | 5~25 | 11 |
| TD-36-6 | 17 | 1.03 | 2900 | 1100 | 1250 | 3~16 | 15 |
| TD-36-9 | 25.6 | 1.55 | 3800 | 1100 | 1250 | 3~16 | 22 |
| TD-36-12 | 34.1 | 2.07 | 4100 | 1400 | 1250 | 3~16 | 30 |
| TD-48-9 | 38.6 | 2.44 | 4200 | 1400 | 2100 | 2~12 | 30 |
| TD-48-12 | 51.4 | 3.26 | 5100 | 1400 | 2100 | 2~12 | 37 |
| TD-48-15 | 64.3 | 4.07 | 6100 | 1700 | 2100 | 2~12 | 45 |
| TD-60-12 | 73.1 | 4.87 | 5650 | 1700 | 2650 | 2~10 | 45 |
| TD-60-18 | 109.7 | 7.3 | 7450 | 1700 | 2650 | 2~10 | 75 |
| TD-72-18 | 146.1 | 10 | 7600 | 2050 | 3050 | 2~8 | 75 |
| TD-84-20 | 211.4 | 14.8 | 8600 | 2300 | 3500 | 1.5~7 | 90 |
| TD-96-24 | 321.8 | 23 | 10000 | 2650 | 4000 | 1.5~6 | 110 |
| TD-96-32 | 459.1 | 30.7 | 12500 | 2650 | 4000 | 1.5~6 | 150 |
相关应用

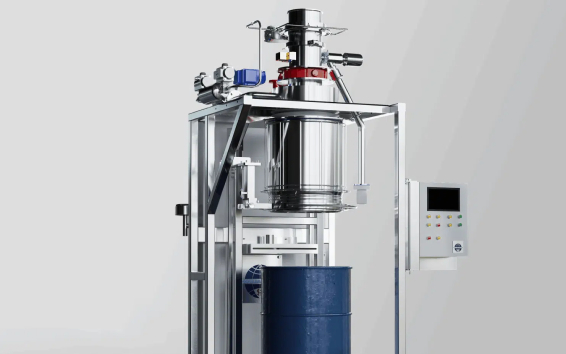

实验验证
在投资新设备之前，请在细川测试与工艺开发中心，根据实际生产条件对所使用的材料进行测试。我们经验丰富的专家会协助您确定最有效的混合、造粒或干燥工艺，帮助您从实验室试验过渡到全面的生产测试阶段。 无论您是需要检测单台机器的性能，还是想对整个生产线进行评估，我们都能提供量身定制的测试服务和流程优化方案，从而确保系统的可靠运行以及卓越的性能表现。
